Nom |

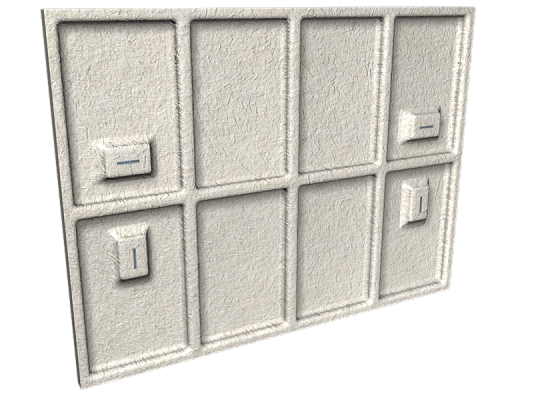

Habillage de façade en panneau simple nervuré de GRC, type peau raidie. |
Code |
ELG010 |
Unité |
m² |
Désignation |
Habillage de façade en panneau simple nervuré en GRC, type peau raidie, de 10 mm d'épaisseur, 3 m de largeur maximale et 6 m² de surface maximale, texture lisse, couleur blanche, avec inclusion ou délimitation des ouvertures; fixation des panneaux au plancher avec des éléments métalliques de connexion, fixés à leur tour avec des vis M12 en acier zingué. Comprend l'impression, le silicone neutre et le cordon en mousse de polyéthylène expansé à cellule fermée pour le scellement des joints. |
Prix |
|
Exportation |
 |
Épaisseur du panneau (mm)
Texture
Capacité d'élévation (t)
Hauteur maximale de travail (m)
|
Code interne |
Désignation |
Quantité |
Unité |
Prix unitaire |
Prix total |
|
mt12pgg010ab |
Panneau simple nervuré en GRC, type peau raidie, de 10 mm d'épaisseur, 3 m de largeur maximale et 6 m² de surface maximale, texture lisse, couleur blanche; avec un profilé en acier zingué ajouté à la face arrière, pour la fixation mécanique du panneau aux éléments métalliques de connexion; avec le prix augmenté de 5% pour cause de pièces spéciales pour la résolution des points singuliers. |
1,000 |
m² |
129.101,87 |
129.101,87 |
|
mt12pgg100a |
Répercussion, par m² de façade de panneau en GRC, de pièces spéciales et éléments métalliques pour connexion entre panneaux et entre panneaux et éléments structuraux, vis M12, en acier zingué, avec rondelles, pour la fixation mécanique des éléments de connexion au panneau et au plancher, impression, silicone neutre et cordon en mousse de polyéthylène expansé à cellule fermée pour le scellement des joints. |
1,000 |
U |
2.536,88 |
2.536,88 |
|
mq07gte010c |
Grue autopropulsée à bras télescopique avec une capacité d'élévation de 30 t et 27 m de hauteur maximale de travail. |
0,035 |
h |
35.194,45 |
1.231,81 |
|
mo050 |
Compagnon professionnel III/CP2 monteur de panneaux préfabriqués en béton. |
0,226 |
h |
1.939,14 |
438,25 |
|
mo097 |
Ouvrier professionnel II/OP monteur de panneaux préfabriqués en béton. |
0,226 |
h |
1.209,92 |
273,44 |
|
Frais de chantier des unités d'ouvrage |
2,000 |
% |
133.582,25 |
2.671,65 |
|
|
Coût d'entretien décennal: 9.537,77F CFA les 10 premières années. |
Montant total HT: |
136.253,90 |
|||
UNITÉ D'OUVRAGE ELG010: HABILLAGE DE FAÇADE EN PANNEAU SIMPLE NERVURÉ DE GRC, TYPE PEAU RAIDIE.
CLAUSES TECHNIQUES
Habillage de façade en panneau simple nervuré en GRC, type peau raidie, de 10 mm d'épaisseur, 3 m de largeur maximale et 6 m² de surface maximale, texture lisse, couleur blanche, avec inclusion ou délimitation des ouvertures; fixation des panneaux au plancher avec des éléments métalliques de connexion, fixés à leur tour avec des vis M12 en acier zingué. Comprend l'impression, le silicone neutre et le cordon en mousse de polyéthylène expansé à cellule fermée pour le scellement des joints.
CRITÈRE POUR LE MÉTRÉ
Surface mesurée selon documentation graphique du Projet, sans dupliquer les coins ni les rencontres, en déduisant les ouvertures de surface supérieure à 3 m².
CLAUSES PRÉALABLES DEVANT ÊTRE REMPLIES AVANT L'EXÉCUTION DES UNITÉS D'OUVRAGE
DE L'ÉLÉMENT PORTEUR.
On vérifiera que l'exécution complète de la structure est terminée, que le support a totalement pris et qu'il est sec et propre. Les spécifications du fabricant relatives à la manipulation et à la mise en place seront respectées.
CLIMATIQUES.
On suspendra les travaux lorsque la température ambiante sera inférieure à 5°C ou supérieure à 40°C, en cas de pluie, de neige ou si la vitesse du vent dépasse 50 km/h.
PROCESSUS D'EXÉCUTION
PHASES D'EXÉCUTION.
Implantation des panneaux et des éléments d'ancrage. Positionnement du panneau à son emplacement définitif. Aplomb et étaiement du panneau. Fixation des ancrages par boulonnage. Résolution des points singuliers. Révision des panneaux. Scellement des joints.
CLAUSES DE FINALISATION.
L'ensemble sera d'aplomb, bien ancré à la structure support et sera étanche.
CONSERVATION ET MAINTENANCE.
Des protections seront mises en place lors des opérations pouvant occasionner des taches ou des dommages mécaniques. On évitera l'agissement sur l'élément d'actions mécaniques non prévues dans le calcul.
CRITÈRE POUR LE MÉMOIRE
On mesurera la surface réellement exécutée selon les spécifications du Projet, sans dupliquer les coins ni les rencontres, en déduisant les ouvertures de surface supérieure à 3 m².
|
Code CED |
Type |
Poids (kg) |
Volume (l) |
|
17 01 01 |
Béton (bétons, mortiers et préfabriqués). |
0,294 |
0,196 |
|
Déchets générés: |
0,294 |
0,196 |
|
|
17 02 03 |
Plastique. |
0,300 |
0,500 |
|
17 02 01 |
Bois. |
0,841 |
0,765 |
|
Emballages: |
1,141 |
1,265 |
|
|
Total déchets: |
1,435 |
1,461 |
