Nom |

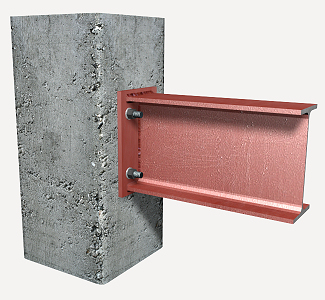

Acier laminé à chaud pour un renfort structural. |
Code |
GAH010 |
Unité |
kg |
Désignation |
Acier laminé NF EN 10025 S355JR, en pièce simple de profilés laminés à chaud des séries IPN, IPE, HEB, HEA, HEM et UPN, finition galvanisé à chaud, formant éléments d'ancrage, travaillé en atelier et fixé mécaniquement avec des boulons en acier normalisés selon NF EN ISO 898-1, pour renfort structural placé à une hauteur de jusqu'à 3 m. |
Prix |
|
Exportation |
 |
Pièce
Type d'acier
Séries
Finition
Mise en place
Application
Hauteur de placement (m)
|
Code interne |
Désignation |
Quantité |
Unité |
Prix unitaire |
Prix total |
|
mt07ala240jf |
Acier laminé NF EN 10025 S355JR, en pièce simple de profilés laminés à chaud des séries IPN, IPE, HEB, HEA, HEM et UPN, finition galvanisé à chaud, formant éléments d'ancrage, travaillé en atelier, à fixer mécaniquement sur site avec des boulons en acier normalisés selon NF EN ISO 898-1, d'application dans renforts structuraux. |
1,000 |
kg |
2.384,95 |
2.384,95 |
|
mo047 |
Compagnon professionnel III/CP2 charpentier métal. |
0,016 |
h |
1.963,87 |
31,42 |
|
mo094 |
Ouvrier professionnel II/OP charpentier métal. |
0,016 |
h |
1.258,27 |
20,13 |
|
Frais de chantier des unités d'ouvrage |
2,000 |
% |
2.436,50 |
48,73 |
|
|
Coût d'entretien décennal: 74,56F CFA les 10 premières années. |
Montant total HT: |
2.485,23 |
|||
UNITÉ D'OUVRAGE GAH010: ACIER LAMINÉ À CHAUD POUR UN RENFORT STRUCTURAL.
MESURES POUR ASSURER LA COMPATIBILITÉ ENTRE LES DIFFÉRENTS PRODUITS, ÉLÉMENTS ET SYSTÈMES CONSTRUCTIFS QUI COMPOSENT L'UNITÉ D'OUVRAGE.
La zone de soudure ne sera pas peinte. L'acier ne sera pas mis en contact direct avec les autres métaux ou plâtres.
CLAUSES TECHNIQUES
Acier laminé NF EN 10025 S355JR, en pièce simple de profilés laminés à chaud des séries IPN, IPE, HEB, HEA, HEM et UPN, finition galvanisé à chaud, formant éléments d'ancrage, travaillé en atelier et fixé mécaniquement avec des boulons en acier normalisés selon NF EN ISO 898-1, pour renfort structural placé à une hauteur de jusqu'à 3 m.
CRITÈRE POUR LE MÉTRÉ
Poids nominal mesuré selon documentation graphique du Projet.
CLAUSES PRÉALABLES DEVANT ÊTRE REMPLIES AVANT L'EXÉCUTION DES UNITÉS D'OUVRAGE
CLIMATIQUES.
Les travaux de soudure ne seront pas réalisés lorsque la température est inférieure à 0°C.
DU SOUS-TRAITANT.
Le programme de renfort de la structure, basé sur les indications du Projet, ainsi que les documents accréditant que les soudeurs intervenant sont certifiés par un organisme accrédité, seront présentés au directeur de l'exécution de l'Ouvrage.
PROCESSUS D'EXÉCUTION
PHASES D'EXÉCUTION.
Nettoyage et préparation du plan d'appui. Implantation et marquage des axes. Mise en place et fixation provisoire de l'élément. Nivellement et mise d'aplomb. Réalisation des trous. Exécution des assemblages boulonnés.
CLAUSES DE FINALISATION.
Les charges seront correctement transmises à la structure. La finition superficielle sera adaptée au traitement postérieur de protection.
CRITÈRE POUR LE MÉMOIRE
On déterminera, à partir du poids obtenu sur bascule officielle des unités arrivées sur le chantier, le poids des unités réellement exécutées selon les spécifications du Projet.
CRITÈRE D'ÉVALUATION ÉCONOMIQUE
Le prix comprend les boulons, les coupes, les épointages, les pièces spéciales, les douilles et les éléments auxiliaires de montage.
|
Code CED |
Type |
Poids (kg) |
Volume (l) |
|
17 04 05 |
Fer et acier. |
0,005 |
0,002 |
|
Déchets générés: |
0,005 |
0,002 |
