XAC010

m

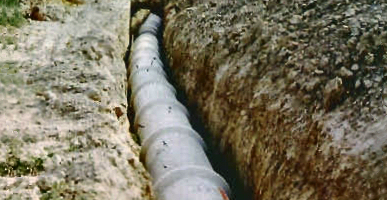

Collecteur enterré en béton massif.

36.560,81F CFA

Collecteur enterré, constitué de tube de béton massif, fabriqué par compression radiale, classe R (Renforcée), charge de rupture 135 kN/m², de 500 mm de diamètre nominal (intérieur), assemblage par collerette avec joint élastique.

Code interne

Désignation

Quantité

Unité

Prix unitaire

Prix total

mt46thb010o

Tube de béton massif, fabriqué par compression radiale, classe R (Renforcée), charge de rupture 135 kN/m², de 500 mm de diamètre nominal (intérieur), assemblage par collerette avec joint élastique, en tronçons de 650 mm de diamètre extérieur, 75 mm d'épaisseur, 2400 mm de longueur utile, 2500 mm de longueur totale, collerette de 780 mm de diamètre extérieur et 820 kg de poids, avec joint en caoutchouc EPDM, de glissement et compression, type harpon, selon NF EN 1916.

1,050

m

21.876,27

22.970,08

mt46thb110a

Lubrifiant pour union avec joint élastique dans un collecteur enterré d'assainissement sans pression.

0,022

kg

2.833,46

62,34

mt01ara010

Sable de 0 à 5 mm de diamètre.

0,614

m³

7.146,10

4.387,71

mq04cag010b

Camion grue de jusqu'à 10 t.

0,183

h

24.816,79

4.541,47

mq01ret020b

Rétro chargeuse sur pneus, de 70 kW.

0,087

h

16.149,53

1.405,01

mq02rop020

Pilonneuse vibrante à guidage manuel, de 80 kg, avec plaque de 30x30 cm.

0,496

h

1.553,26

770,42

mo040

Compagnon professionnel III/CP2 VRD espaces publics.

0,456

h

904,70

412,54

mo085

Ouvrier professionnel II/OP VRD espaces publics.

0,460

h

544,27

250,36

Moyens auxiliaires

2,000

%

34.799,93

696,00

Coûts indirects

3,000

%

35.495,93

1.064,88

Coût d'entretien décennal: 1.828,04F CFA les 10 premières années.

Montant total HT:

36.560,81

UNITÉ D'OUVRAGE XAC010: COLLECTEUR ENTERRÉ EN BÉTON MASSIF.

CLAUSES TECHNIQUES

Fourniture et montage de collecteur enterré, constitué de tube de béton massif, fabriqué par compression radiale, classe R (Renforcée), charge de rupture 135 kN/m², de 500 mm de diamètre nominal (intérieur), assemblage par collerette avec joint élastique, avec une pente minimale de 2,00%, pour conduite d'assainissement sans pression, placé sur lit de sable de 10 cm d'épaisseur, dûment compacté et nivelé avec une pilonneuse vibrante à guidage manuel, remblai latéral compacté et remblai postérieur avec le même sable jusqu'à 30 cm au-dessus de la génératrice supérieure. Comprend les accessoires, les pièces spéciales, les joints et le lubrifiant pour montage. Ne comprend pas l'excavation ni le remplissage principal postérieur des tranchées. Totalement monté, connecté et testé avec les test de service correspondants (compris dans ce prix).

CRITÈRE POUR LE MÉTRÉ

Longueur moyenne en projection horizontale, entre entre les faces intérieures des coffrets ou des autres éléments de liaison, selon documentation graphique du Projet.

CLAUSES PRÉALABLES DEVANT ÊTRE REMPLIES AVANT L'EXÉCUTION DES UNITÉS D'OUVRAGE

PROCESSUS D'EXÉCUTION

TESTS DE SERVICE.

Test d'étanchéité partielle.

CRITÈRE POUR LE MÉMOIRE

On mesurera, en projection horizontale, la longueur réellement exécutée selon les spécifications du Projet, entre les faces intérieures des coffres ou des autres éléments de liaison, y compris les tronçons occupés par des pièces spéciales.
