ELR040

m²

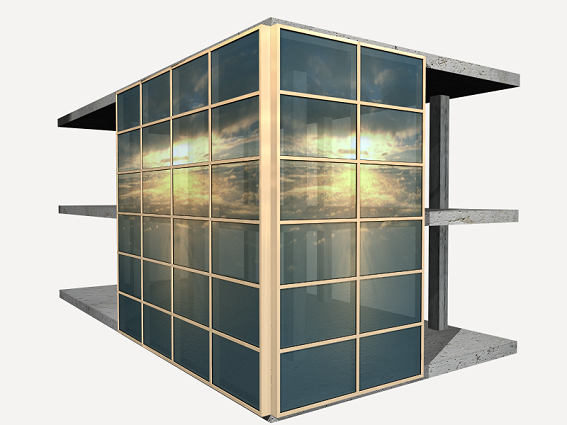

Système "TECHNAL" de mur rideau en aluminium.

153.100,90F CFA

Mur rideau en aluminium réalisé via le système grille traditionnelle avec rupture de pont thermique, de "TECHNAL", avec structure portante calculée pour une surcharge maximale due à l'action du vent de 60 kg/m², composée d'une réticule avec une séparation entre les montants de 150 cm et une distance entre les axes du plancher ou les points d'ancrage de 270 cm; mur composé de 40% de surface opaque (garde-corps, bords de plancher et faux plafonds) et 60% de surface transparente fixe double vitrage Isolar Solarlux "VITRO CRISTALGLASS", Isolar Solarlux Neutro 62 Temprado 6/6/6.

Code interne

Désignation

Quantité

Unité

Prix unitaire

Prix total

mt25mct010faa

Montant en aluminium, "TECHNAL", de 100x52 mm (Ix= 116,05 cm4), finition laqué blanc, avec le tampon QUALICOAT, qui garantit l'épaisseur et la qualité du processus de laquage, comprend joint central d'étanchéité.

0,667

m

24.861,33

16.582,51

mt25mct020caa

Traverse en aluminium, "TECHNAL", de 60x52 mm (Iy= 19,09 cm4), finition laqué blanc, avec le tampon QUALICOAT, qui garantit l'épaisseur et la qualité du processus de laquage, comprend joint central d'étanchéité.

1,111

m

19.493,70

21.657,50

mt25mct040a

Pièce d'ancrage ponctuel du verre, en polyamide, pour être utilisé avec le système MX Contratapa Puntual grille traditionnelle "TECHNAL".

1,778

m

1.288,15

2.290,33

mt25mct030aa

Couvercle enjoliveur en aluminium horizontal et vertical, pour être utilisé avec le système MX Contratapa Puntual grille traditionnelle "TECHNAL", finition laqué blanc, avec le tampon QUALICOAT, qui garantit l'épaisseur et la qualité du processus de laquage.

2,889

m

7.491,10

21.641,79

mt25mct100a

Répercussion, par m², d'accessoires de murs rideaux pour le système MX Contratapa Puntual grille traditionnelle "TECHNAL", éléments d'ancrage et de fixation et arrêts à l'ouvrage.

1,000

U

16.349,62

16.349,62

mt21vei011fneaac

Double vitrage Isolar Solarlux "VITRO CRISTALGLASS", ensemble formé de verre extérieur Solarlux Neutro 62 Temprado de 6 mm, lame d'air déshydraté avec un profilé séparateur en aluminium et un double scellage périmétrique, de 6 mm, et verre intérieur Float incolore de 6 mm d'épaisseur.

0,604

m²

86.405,26

52.188,78

mt25mco045a

Panneau de plaque en aluminium, de 9 mm d'épaisseur totale, finition laqué blanc, constitué de lame d'aluminium de 0,7 mm et âme isolante de polystyrène extrudé (densité 35 kg/m³).

0,402

m²

21.528,49

8.654,45

mt21sik020b

Cartouche de silicone synthétique de couleur Elastosil-605-S "SIKA", de 310 ml (rendement approximatif dans les joints d'étanchéité de 2 m par cartouche).

0,700

U

2.645,67

1.851,97

mt21vva021

Matériel auxiliaire pour la mise en place de verres.

1,000

U

1.248,52

1.248,52

mo016

Compagnon professionnel III/CP2 serrurier.

0,644

h

845,87

544,74

mo054

Ouvrier professionnel II/OP serrurier.

0,879

h

519,16

456,34

mo044

Compagnon professionnel III/CP2 monteur de mur vitré.

1,406

h

832,59

1.170,62

mo087

Ouvrier professionnel II/OP monteur de mur vitré.

2,108

h

517,05

1.089,94

Moyens auxiliaires

2,000

%

145.727,11

2.914,54

Coûts indirects

3,000

%

148.641,65

4.459,25

Coût d'entretien décennal: 27.558,16F CFA les 10 premières années.

Montant total HT:

153.100,90

UNITÉ D'OUVRAGE ELR040: SYSTÈME "TECHNAL" DE MUR RIDEAU EN ALUMINIUM.

CLAUSES TECHNIQUES

Fourniture et montage d'un mur de mur rideau en aluminium réalisé via le système grille traditionnelle avec rupture de pont thermique, de "TECHNAL", avec structure portante calculée pour une surcharge maximale due à l'action du vent de 60 kg/m², composée d'une réticule avec une séparation entre les montants de 150 cm et une distance entre les axes du plancher ou les points d'ancrage de 270 cm, comprenant 2 divisions entre étages. Montants de section 100x52 mm, finition laqué blanc; traverses de 60x52 mm (Iy=19,09 cm4) mm, finition laqué blanc; profil pour l'ancrage ponctuel du verre; couvercle enjoliveur en aluminium, en arrêt du profil d'ancrage du verre, pour être utilisé avec le système MX Contratapa Puntual grille traditionnelle "TECHNAL"; avec mur composé de: 40% de surface opaque sans vitrage extérieur, (garde-corps, bords de plancher et faux plafonds), constituée de panneau de plaque en aluminium, de 9 mm d'épaisseur totale, finition laqué blanc, constitué de lame d'aluminium de 0,7 mm et âme isolante de polystyrène extrudé (densité 35 kg/m³); 60% de surface transparente fixe réalisée avec double vitrage Isolar Solarlux "VITRO CRISTALGLASS", ensemble formé de verre extérieur Solarlux Neutro 62 Temprado de 6 mm, lame d'air déshydraté avec un profilé séparateur en aluminium et un double scellage périmétrique avec silicone Elastosil IG-25 "SIKA", de 6 mm, et verre intérieur Float incolore de 6 mm d'épaisseur. Comprend accessoires de mur rideau pour le système grille traditionnelle "TECHNAL", éléments d'ancrage et de fixation; scellage de la zone opaque avec du silicone neutre Elastosil 605 "SIKA"; ancrages de fixation en acier, composés d'une plaque unie au plancher et d'un profil angulaire pour fixation des montants au bâtiment; arrêts de mur à ouvrage, réalisés en tôle d'aluminium de 1,5 mm d'épaisseur. Totalement monté.

CRITÈRE POUR LE MÉTRÉ

Surface mesurée selon documentation graphique du Projet.

CLAUSES PRÉALABLES DEVANT ÊTRE REMPLIES AVANT L'EXÉCUTION DES UNITÉS D'OUVRAGE

PROCESSUS D'EXÉCUTION

CONSERVATION ET MAINTENANCE.

Les éléments de fixation à la structure générale du bâtiment susceptibles de dégradation seront protégés. On évitera l'agissement sur l'élément d'actions mécaniques non prévues dans le calcul.

CRITÈRE POUR LE MÉMOIRE

On mesurera la surface réellement exécutée selon les spécifications du Projet.

Code CED

Déchets générés

Poids (kg)

Volume (l)

17 02 02

Verre.

0,181

0,181

17 04 02

Aluminium.

0,043

0,028

17 09 04

Déchets mélangés de construction et de démolition distincts de ceux spécifiés dans les codes 17 09 01, 17 09 02 et 17 09 03.

0,032

0,021

Déchets générés:

0,255

0,230

17 06 04

Matériaux d'isolation distincts de ceux spécifiés dans les codes 17 06 01 et 17 06 03.

0,016

0,027

17 02 03

Plastique.

0,110

0,183

Emballages:

0,126

0,210

Total déchets:

0,381

0,440
